Proyecto ICT para edificio residencial en Molins de Rei (Barcelona)
Resumen ejecutivo
Proyecto de Infraestructura Común de Telecomunicaciones (ICT) para edificio plurifamiliar de 11 viviendas en Av. Barcelona 24-28, con diseño completo de redes de fibra, coaxial y pares trenzados.
Se desarrolla el proyecto de ICT para un edificio residencial plurifamiliar de 11 unidades de vivienda en Molins de Rei (Barcelona), incluyendo el diseño completo de las infraestructuras de telecomunicaciones: captación de señales, red de distribución (fibra óptica, coaxial y cableado estructurado), canalizaciones y recintos técnicos (RITI/RITS).
El objetivo del proyecto es garantizar la correcta recepción y distribución de servicios de televisión, radio, telefonía y banda ancha, cumpliendo los requisitos normativos y asegurando niveles de señal adecuados en todas las viviendas.
Problema / contexto
El proyecto se plantea en un edificio residencial de nueva implantación con múltiples unidades de ocupación, lo que exige:
Garantizar la distribución homogénea de señal en todas las viviendas
Cumplir con los requisitos del Reglamento ICT y normativa asociada
Integrar diferentes tecnologías (fibra óptica, coaxial, pares trenzados)
Resolver la infraestructura en un edificio pluriplanta con patinillos y canalizaciones limitadas
Además, el diseño debía prever compatibilidad con servicios actuales y futuros, optimizando la instalación sin sobredimensionar innecesariamente.
Alcance de los trabajos
El proyecto desarrolla de forma completa la infraestructura ICT del edificio, incluyendo:
- Diseño de captación de señales:
- Antenas UHF, FM y DAB con disposición en mástil y cálculo de cargas de viento
- Definición de plan de frecuencias conforme a servicios disponibles
- Red de distribución:
- Red coaxial (RG-6, RG-11, RG-59) con cumplimiento UNE-EN 50117
- Red de fibra óptica monomodo tipo G.657 para distribución interior
- Red de cableado estructurado UTP categoría 6 en viviendas
- Infraestructura de canalizaciones:
- Canalización externa enterrada en prisma de hormigón
- Canalización de enlace hasta RITI
- Canalizaciones principales en patinillos y secundarias empotradas
- Distribución interior de usuario:
- Red en topología estrella desde PAU
- Instalación de tomas de telecomunicaciones en estancias principales
- Total de 31 tomas en el conjunto del edificio
- Cálculo y verificación:
- Niveles de señal en peor y mejor toma
- Relación señal/ruido y pérdidas en red
- Cumplimiento de parámetros del RD 346/2011
- Documentación técnica:
- Memoria técnica completa
- Pliego de condiciones
- Mediciones y presupuesto
- Estudio de gestión de residuos
Resultado
Se obtiene una solución técnica completa para la infraestructura ICT del edificio, con:
Distribución equilibrada de señal en todas las viviendas
Cumplimiento de los niveles mínimos exigidos en normativa
Integración ordenada de las distintas tecnologías de telecomunicaciones
Base técnica preparada para ejecución sin incidencias
El proyecto define con precisión todos los elementos necesarios, facilitando la correcta ejecución por parte de instaladores y la validación administrativa.

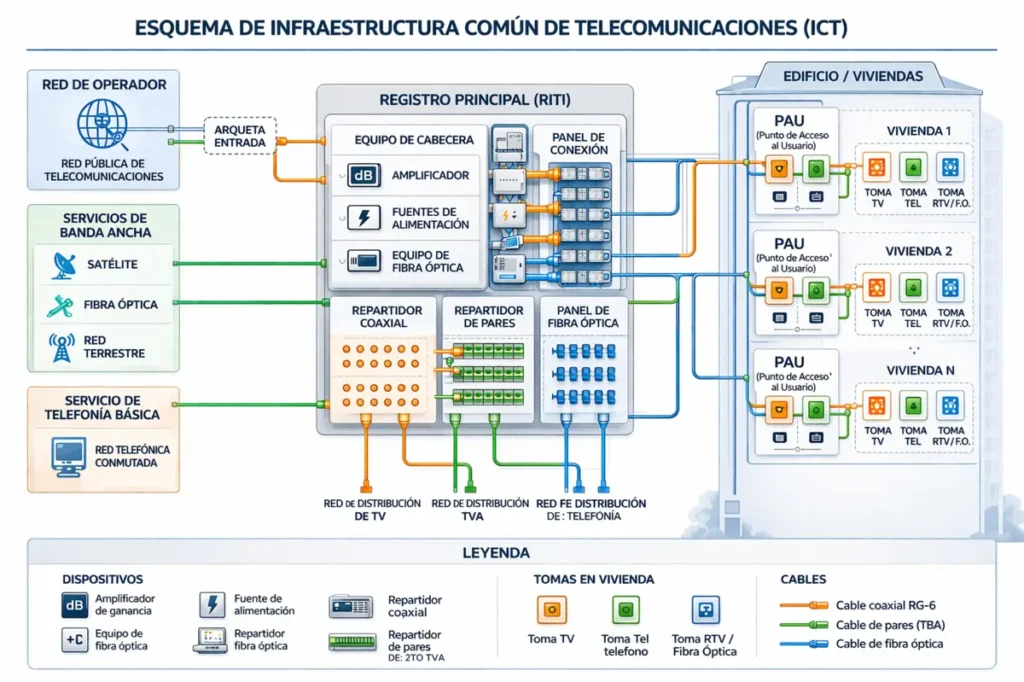

Planos y esquemas
Coordinación técnica
El proyecto se desarrolla en coordinación con: Proyecto arquitectónico (definición de patinillos y espacios técnicos) Instalaciones del edificio (compatibilidad con otras redes) Promotor y dirección facultativa Requisitos de operadores y normativa estatal Se ha tenido en cuenta la ubicación de registros, RITI/RITS y canalizaciones para evitar interferencias con otras instalaciones.
