Proyecto / Ficha técnica
Proyecto instalación eléctrica industrial en Camarles (Tarragona)
Resumen ejecutivo
Memoria técnica de instalación eléctrica y autoconsumo fotovoltaico en nave industrial del sector metal, con diseño de infraestructura eléctrica completa y optimización energética.
Se redacta la memoria técnica simplificada para la instalación eléctrica de una industria del metal ubicada en Camarles (Tarragona), con una superficie construida de 7.175 m².
El proyecto incluye el diseño completo de la instalación eléctrica de baja tensión, la definición de cuadros, líneas, protecciones y canalizaciones, así como la integración de una instalación fotovoltaica de autoconsumo con excedentes y compensación simplificada.
La documentación se desarrolla para garantizar una ejecución ordenada de la instalación y su adecuación a normativa vigente, incluyendo previsión de cargas industriales y optimización del sistema energético.
Problema / contexto
El proyecto parte de una nave industrial de gran superficie destinada a actividad metalúrgica, con necesidades eléctricas elevadas y heterogéneas (maquinaria, tomas de fuerza, líneas trifásicas, etc.).
El principal condicionante técnico es la correcta distribución de cargas en un entorno industrial, asegurando:
Fiabilidad del suministro
Protección frente a sobreintensidades y cortocircuitos
Adaptación a equipos industriales diversos
Integración de generación fotovoltaica
Adicionalmente, se detecta la necesidad de actualizar y estructurar la instalación conforme a normativa vigente, dado que existían referencias a instalaciones anteriores (CIE de 1989)
Alcance de los trabajos
El proyecto desarrolla de forma completa la instalación eléctrica de la nave, incluyendo:
Definición de la derivación individual y origen de la instalación
Diseño del cuadro general de distribución
Dimensionado de líneas eléctricas trifásicas y monofásicas
Cálculo de:
Intensidades admisibles
Caídas de tensión
Corrientes de cortocircuito
Selección de protecciones magnetotérmicas y dispositivos de seguridad
Diseño de canalizaciones y tipologías de instalación (cableado en aire, tubos, bandejas)
Definición de circuitos para:
Maquinaria industrial (torno, fresadora, sierra, etc.)
Tomas de corriente de diferentes potencias (10A, 16A, 32A)
Sistema de puesta a tierra
Incorporación de:
Sistema de alimentación ininterrumpida (SAI)
Compensación del factor de potencia
Integración de instalación fotovoltaica de autoconsumo:
50 kW nominal
59,5 kWp instalada
Con excedentes y compensación simplificada
Además, se incluye la documentación técnica necesaria para tramitación administrativa y ejecución.
Resultado
El proyecto define una solución técnica completa para una instalación industrial de gran superficie, estructurada para:
Garantizar un suministro eléctrico estable en entorno productivo
Facilitar la ejecución ordenada de la instalación
Integrar generación fotovoltaica para reducción de consumo energético
Adaptar la instalación a normativa vigente
La documentación queda preparada para su validación administrativa y ejecución conforme a criterios técnicos definidos.

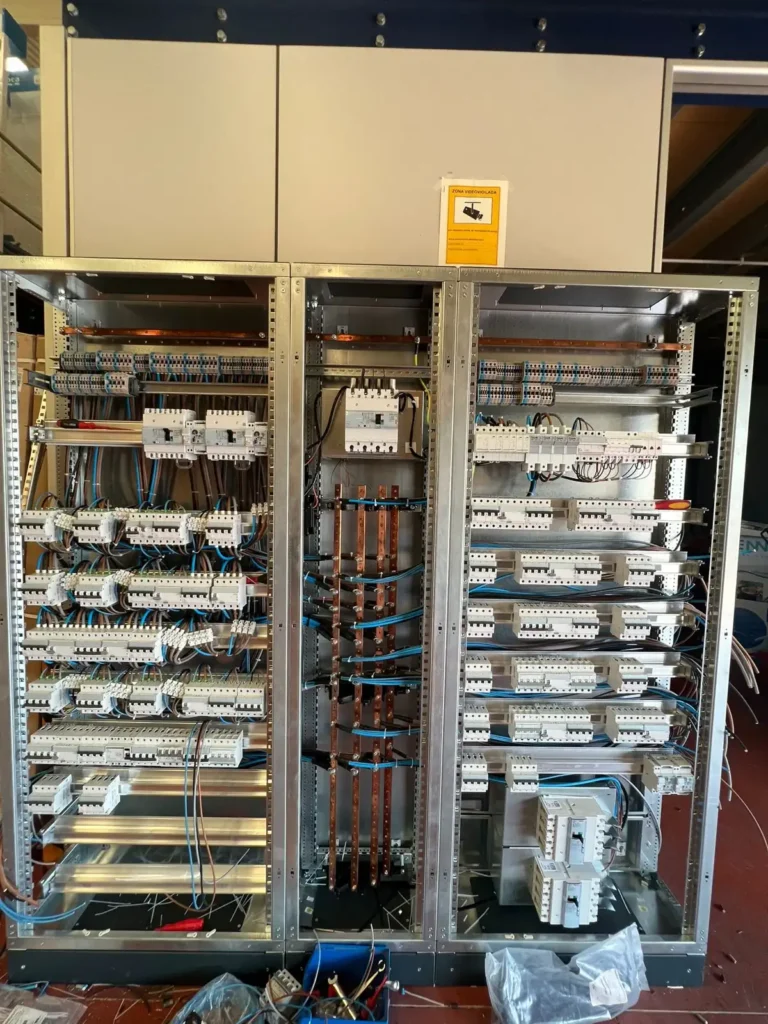

Planos y esquemas
Coordinación técnica
El desarrollo del proyecto implica coordinación con: Propiedad / promotor (Comes S.A.) Industria y administración para legalización Distribuidora eléctrica (consulta de antecedentes de suministro) Instaladores eléctricos para ejecución Se integra la información técnica necesaria para compatibilizar la instalación existente con la nueva configuración.
